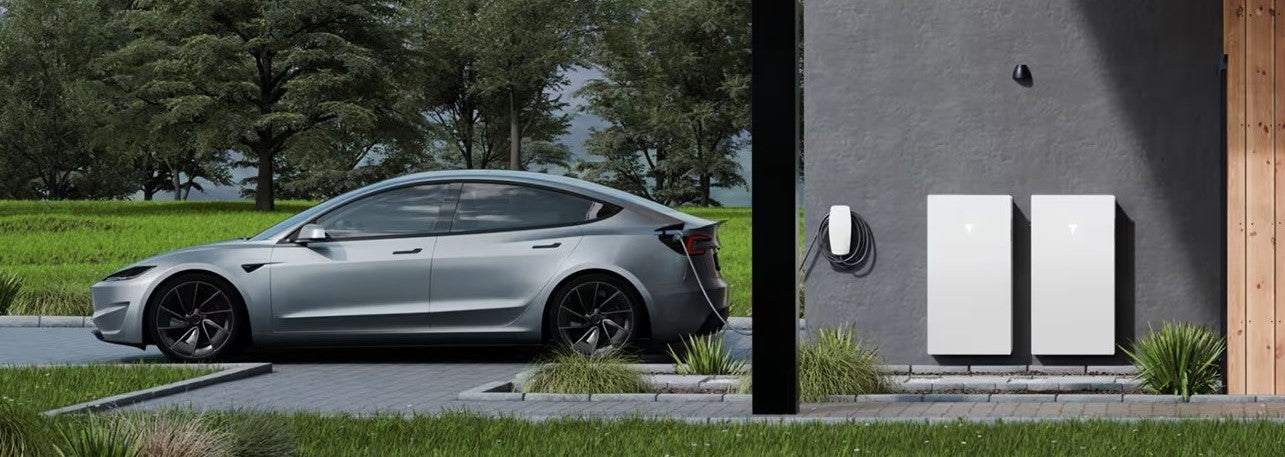

Tesla Wall Connector Gen 3 Montaj Rehberi

Evde veya İşyerinde Güvenli, Hızlı ve Akıllı Şarj İçin Adım Adım Kılavuz

Elektrikli araç sahiplerinin en büyük ihtiyaçlarından biri, aracı güvenli ve hızlı bir şekilde şarj edebilmektir.
Tesla Wall Connector Gen 3, bu ihtiyacı karşılamak için geliştirilmiş en modern çözümlerden biridir.
Üstelik bu cihaz yalnızca Tesla araçları için değil, Tip 2 bağlantı standardına sahip tüm elektrikli araçlarla uyumludur.

Bu rehberde, Tesla’nın resmi montaj kılavuzuna göre kurulum süreci, teknik gereksinimler, güvenlik uyarıları ve Wi-Fi yapılandırması adım adım anlatılmaktadır.

⚠️ Uyarı: Wall Connector montajı yalnızca yetkili ve sertifikalı bir elektrikçi tarafından yapılmalıdır.
Kendi başınıza müdahale etmek, hem güvenlik riskine hem de garanti kaybına neden olur.

1. Tesla Wall Connector Gen 3 Nedir ?

Tesla Wall Connector Gen 3, 22 kW’a kadar güç sağlayabilen, duvara monte edilen akıllı bir şarj istasyonudur.
Evlerde, iş yerlerinde, otoparklarda veya ticari alanlarda kullanılabilir.

Temel teknik özellikler:

Maksimum çıkış: 32 A / 22 kW (400 V, 3 faz)
Giriş voltajı: 230–400 V AC (monofaze veya trifaze)
Kablo uzunluğu: 7,3 metre
Çalışma sıcaklığı: -30 °C ila +50 °C
Koruma sınıfı: IP55 (dış mekan kullanımı uygundur)
Artık akım koruması: Type A + 6 mA DC entegre koruma
Wi-Fi bağlantısı: 2.4 GHz 802.11 b/g/n
Sertifikalar: CE, IEC 61851-1

💡 Not: Wall Connector, sadece Tesla araçlarıyla değil, Tip 2 bağlantı standardına sahip tüm elektrikli araçlarla uyumludur.

2. Montajdan Önce Dikkat Edilmesi Gerekenler

Montajdan önce doğru planlama yapmak hem cihazın verimliliği hem de güvenliği açısından kritik öneme sahiptir.

2.1. Yer Seçimi

Cihaz, araca en fazla 3–5 metre mesafede olmalıdır.
Kablo yerde sürünmemeli, kıvrılmamalı veya gerilmemelidir.
Duvar sağlam, kuru ve cihazın 6,8 kg ağırlığını taşıyabilecek bir yapıda olmalıdır.
Cihaz, doğrudan güneş ışığına veya suya maruz kalmamalıdır.

📍 Tavsiye edilen yükseklik: 1,15 m
(Minimum iç mekânda 0,45 m, dış mekânda 0,60 m)

2.2. Elektrik Panosu ve Hat Mesafesi

Elektrik panosu ile cihaz arasındaki mesafe kısa tutulmalıdır.
Bu, hem gerilim düşümünü önler hem de maliyetleri düşürür.

Elektrikçi, bu mesafeye göre doğru kablo kesitini (4–25 mm² arası) belirlemelidir.

2.3. Elektrik Altyapısı Kontrolü

Evdeki sistem monofaze mi trifaze mi tespit edilmelidir.
Ana sigorta gücü (ör. 9–12 kVA) yeterli değilse artırılmalıdır.
Topraklama hattı (PE) sağlam olmalıdır.
Panoda Wall Connector için bağımsız bir sigorta devresi bulunmalıdır.

🔌 Tavsiye edilen sigorta: 32A (trifaze) veya 20A (monofaze)
Sisteminize uygun bağlantı gücünü öğrenmek için Sarjelek uzmanına başvurun.

3. Güvenlik Kuralları (Resmî Tesla Uyarıları)

Montajdan önce ana şalter kapatılmalıdır.
Cihaz, alev alabilir veya patlayıcı ortamlarda kullanılmamalıdır.
Çocukların erişemeyeceği yükseklikte monte edilmelidir.
Cihazın içine su veya kimyasal madde püskürtülmemelidir.
Hasarlı kablo veya fiş ile kesinlikle kullanılmamalıdır.
Kullanıcı cihazı sökemez veya tamir edemez. Her türlü bakım profesyonel tarafından yapılmalıdır.

⚙️ Wall Connector, -30°C ile +50°C aralığında güvenle çalışır.
Aşırı sıcak ortamlarda cihaz kendi akımını otomatik olarak düşürür.

4. Montaj Aşamaları (Tesla Prosedürüne Göre)

1. Hazırlık

Elektrik panosundan gelen güç hattı kesilir.
Gerekli aletler (delme makinesi, tork tornavida, ölçü aleti) hazırlanır.
Duvarda uygun yükseklik işaretlenir.

2. Kablo Kutusunun Montajı

Kutu duvara sabitlenir.
Kablo girişi üstten, alttan veya arkadan olabilir.
Kablo girişleri için 28 mm’lik delik açılır.
Kablo kanalı suya dayanıklı olmalıdır (IP55 koruması).

3. Kablolama

Hatlar sırasıyla L1 – L2 – L3 – N – PE olarak bağlanır.
Bağlantılar 5,6 Nm tork ile sıkılır.
Faz ve nötr bağlantısında 230 V doğrulaması yapılır.
Topraklama test edilmeden sistem çalıştırılmaz.

4. Cihazın Monte Edilmesi

Ana ünite, bağlantı kutusuna dört vida ile sabitlenir.
Kablo dikkatlice sarılır, bağlantı noktaları kontrol edilir.

5. Devreye Alma

Sigorta açılarak cihaz enerjilendirilir.
Ön LED ışığı yeşil yanar.
Gerekirse Wi-Fi yapılandırması yapılır (bkz. 5. bölüm).

🔧 Montajın tamamlanması genelde 1–2 saat sürer.
Yetkili Tesla elektrikçinizle ücretsiz keşif planlayın.

5. Wi-Fi ve İlk Ayarlar

Wall Connector Gen 3, Wi-Fi bağlantısı sayesinde uzaktan güncelleme ve hata izleme özelliklerine sahiptir.

Kurulum Adımları:

Cihaz enerjilendikten sonra kendi Wi-Fi ağını (SSID) yayınlar.
Telefonunuzla bu ağa bağlanın.
Tarayıcıya 192.168.92.1 adresini yazın.
Buradan:
- Sigorta gücünü (6A–32A arası) ayarlayabilirsiniz.
- Ev Wi-Fi ağınıza bağlanabilirsiniz.
- Cihaz güncellemelerini başlatabilirsiniz.

💡 SSID ve parola, cihazın arkasındaki etikette yer alır.

6. Kullanım Talimatları

Aracın şarj kapağını açın.
Şarj fişini takın (Tesla’da butonla açılır).
Şarj başlar ve LED ışık yeşil yanıp söner.
Şarj bitince kabloyu çıkarıp cihaz üzerindeki kancaya asın.

LED renk kodları:

Mavi: Araçla iletişim kuruluyor
Yeşil: Şarj aktif
Sarı: Wi-Fi kurulumu bekliyor
Kırmızı: Hata (örneğin aşırı ısınma veya topraklama sorunu)

7. Enerji Yönetimi ve Yük Dengeleme (Tesla Meter)

Bazı evlerde elektrik gücü sınırlı olabilir (örneğin 9 kVA).
Bu durumda Wall Connector tam güçte çalıştığında sigorta atabilir.

Çözüm:
Tesla’nın orijinal Yük Dengeleme Cihazı (Tesla Meter) ile sistem, evin toplam enerji tüketimini izler.
Eğer aynı anda başka cihazlar çalışıyorsa, Wall Connector’un şarj gücünü otomatik olarak azaltır.
Bu sayede kesintisiz ve güvenli bir şarj sağlanır.

⚡ Tesla Meter, enerji dengesini koruyarak Wall Connector’un ve ev devresinin güvenliğini artırır.
Sisteminize uygun yük dengeleme kurulumu için teklif alın.

8. Bakım ve Günlük Kullanım

Kabloyu kullanmadığınızda düzenli şekilde sarın.
Cihazı nemli bir bezle temizleyin, kimyasal kullanmayın.
Hasar, aşırı ısınma veya kırmızı LED durumunda cihazı kapatın.
Yılda bir kez elektrik bağlantı kontrolü yaptırın.

9. Garanti ve Güvenlik Bilgisi

Tesla Wall Connector Gen 3, Avrupa’da 4 yıl garanti kapsamındadır.
Ticari kullanımlarda (örneğin otopark, otel, işyeri) garanti süresi 1 yıldır.

🛠️ Garanti dışı durumlar: yetkisiz montaj, su teması, hatalı bağlantı, kullanıcı müdahalesi.
Tesla tarafından yetkilendirilmemiş bir teknisyen tarafından yapılan montajlarda, cihazın garanti süresi azaltılır veya tamamen geçersiz sayılabilir.
Garanti kapsamında onarımlar yalnızca Tesla veya Tesla tarafından onaylanmış elektrikçiler tarafından yapılmalıdır.

Sarjelek, Türkiye’de 2 yıldır Tesla sertifikalı elektrikçi olarak hizmet vermektedir ve tüm montajlar, garanti koşullarına tamamen uygundur.

⚡ Güvenli ve garanti kapsamındaki kurulum için:
Sarjelek sertifikalı Tesla teknisyeninden randevu alın.
